工业电缆（动力电缆）耐振动测试方案

1. 测试目的

用振动台验证工业动力电缆在振动环境下的绝缘性能、导体连续性及护套完整性，确保其在工业设备连接、布线过程中，承受振动后无断线、绝缘破损、漏电等问题。

2. 测试设备

电动振动试验台（频率范围5-2000Hz，最大加速度20g）、绝缘电阻测试仪、导通测试仪、拉力试验机（可选）、夹具（固定电缆两端，确保振动时电缆自然受力）、显微镜。

3. 测试样品

同型号、同规格工业动力电缆（长度5m）3根，测试前检查电缆外观、护套，进行绝缘电阻、导通测试，确保初始性能合格，无破损、断线。

4. 测试条件

• 振动方向：垂直+水平（模拟电缆布线后，随设备振动的状态）；

• 频率范围：10-1000Hz，扫频测试（扫频速率1oct/min）；

• 加速度：10g（常规布线场景）、18g（振动较大布线场景）；

• 测试时间：每个方向测试2小时，累计测试4小时；

• 环境条件：室温（23±5℃），湿度50±10%，无腐蚀性气体、尖锐物体。

5. 测试步骤

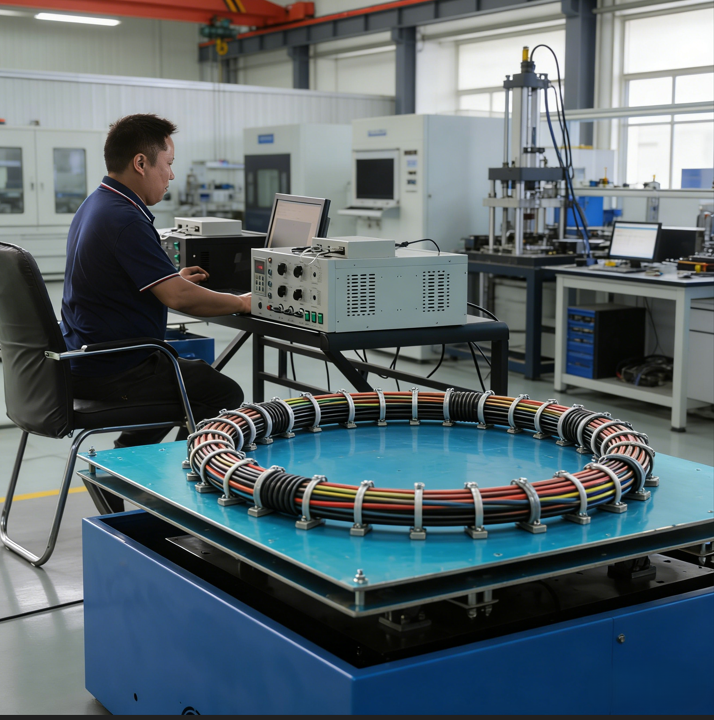

1. 将电缆两端通过夹具固定在振动试验台，使电缆中间部分自然悬垂（模拟实际布线状态），确保夹具不损伤电缆护套；

2. 连接电缆与绝缘电阻测试仪、导通测试仪，记录初始绝缘电阻、导通状态；

3. 启动振动试验台，按照设定参数进行扫频振动测试，测试过程中定期检查电缆外观，有无护套破损、扭曲、断裂；

4. 每1小时停止振动，进行绝缘电阻、导通测试，记录数据，对比初始值；

5. 测试结束后，检查电缆外观，用显微镜观察护套有无裂纹、磨损，导体有无断线、氧化；

6. 对电缆进行拉力测试（可选），验证护套与导体的结合强度，对比产品标准。

6. 判定标准

测试后电缆外观完好，护套无破损、裂纹、磨损；绝缘电阻符合产品标准（通常≥100MΩ）；导体导通良好，无断线；护套与导体结合牢固，无脱落，即为合格。
