工业齿轮箱耐振动测试方案

1. 测试目的

验证工业齿轮箱在运行过程中，承受振动的能力，确保齿轮、轴承、箱体等核心部件无磨损、松动、损坏，传动精度稳定，无异常噪声、漏油等问题。

2. 测试设备

电磁式振动试验台（频率范围5-1000Hz，最大加速度15g）、齿轮箱性能测试仪、振动传感器、噪声测试仪、油液分析仪、夹具（适配齿轮箱底座，确保固定牢固）。

3. 测试样品

同型号、同规格工业齿轮箱3台，测试前检查齿轮箱外观、油位，进行空载、负载试运行，确认初始传动精度、噪声符合标准，无漏油。

4. 测试条件

• 振动方向：垂直+水平（模拟齿轮箱安装在设备上的振动状态）；

• 频率范围：10-500Hz（齿轮箱运行及现场常见振动频率）；

• 加速度：8g（常规运行场景）、12g（重型设备配套场景）；

• 测试时间：每个方向、每个加速度等级测试2小时，累计测试8小时（测试过程中齿轮箱保持额定负载运行）；

• 环境条件：室温（23±5℃），湿度40%-70%，无粉尘，定期补充润滑油（按产品要求）。

5. 测试步骤

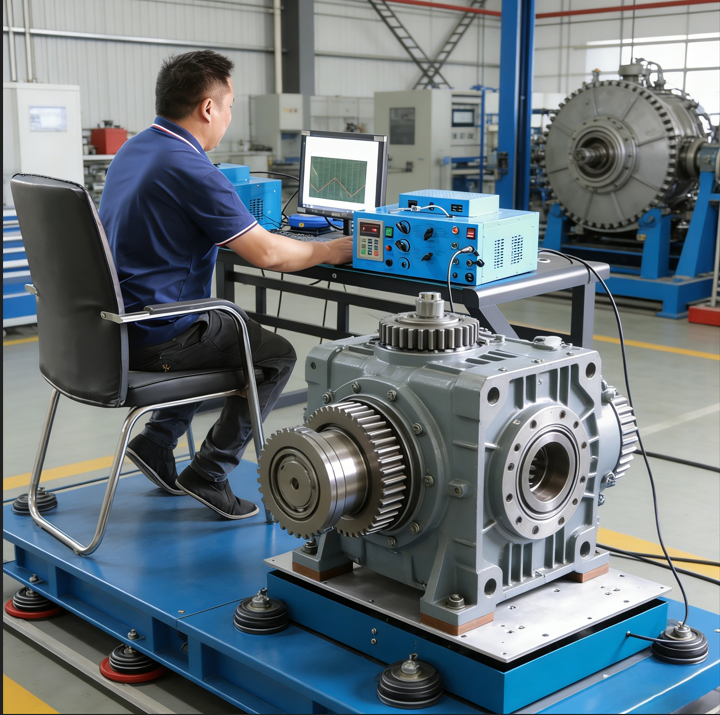

1. 将齿轮箱通过夹具固定在振动试验台，确保底座固定牢固，输入轴、输出轴与测试设备连接可靠，无干涉；

2. 在齿轮箱箱体、轴承端盖、输入/输出轴部位粘贴振动传感器，连接齿轮箱性能测试仪、噪声测试仪、油液分析仪，记录初始传动精度、噪声、油液状态；

3. 启动齿轮箱，使其处于额定负载运行状态，再启动振动试验台，按照设定参数进行振动测试；

4. 测试过程中，每30分钟记录一次数据，观察齿轮箱运行状态，有无异响、漏油、发热等异常，定期取样分析油液污染程度；

5. 完成一个阶段测试后，停机冷却30分钟，检查齿轮箱箱体、轴承、齿轮有无松动、磨损、损坏，油位是否正常；

6. 测试结束后，拆解齿轮箱（必要时），检查齿轮齿面、轴承磨损情况，重新进行负载试运行，验证传动精度、噪声是否符合标准。

6. 判定标准

测试后齿轮箱外观完好，箱体、齿轮、轴承无磨损、损坏、松动；传动精度稳定，符合产品标准；无异常异响、漏油现象；油液污染程度在允许范围内；轴承温度不超过额定值，即为合格。
