工业阀门耐振动测试方案

1. 测试目的

验证工业阀门（如截止阀、球阀）在振动环境下的密封性、启闭灵活性及结构强度，确保其在管道系统中，承受振动后无泄漏、卡滞，能正常实现启闭控制。

2. 测试设备

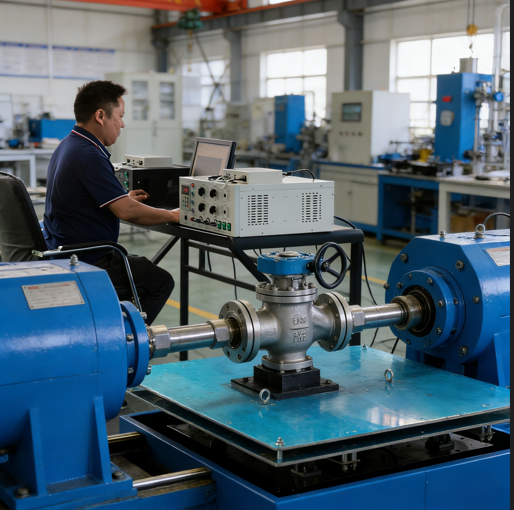

勤卓QZ-50XPTW电动振动试验台（频率范围5-1000Hz，最大加速度15g）、压力试验机、密封测试仪、夹具（适配阀门法兰，确保固定牢固，不影响阀门启闭）、压力表、流量计。

3. 测试样品

同型号、同规格工业阀门4台，测试前检查阀门外观、启闭灵活性，进行密封性测试，确保初始无泄漏、无卡滞。

4. 测试条件

• 振动方向：垂直+水平（模拟管道振动传递至阀门的状态）；

• 频率范围：10-300Hz（管道系统常见振动频率）；

• 加速度：5g（常规管道场景）、10g（振动较大管道场景）；

• 测试时间：每个方向、每个加速度等级测试1.5小时，累计测试6小时；

• 环境条件：室温（23±5℃），湿度50±10%，测试介质为清水（与实际使用介质一致）。

5. 测试步骤

1. 将阀门通过法兰夹具固定在振动试验台，连接压力试验机、密封测试仪，确保管道连接密封，无初始泄漏；

2. 向阀门内通入清水，施加额定工作压力（根据阀门规格设定，如1.6MPa），记录初始密封状态、流量数据；

3. 启动振动试验台，按照设定参数进行振动测试，实时监测阀门压力、流量，观察有无泄漏、启闭异常；

4. 每30分钟停止振动，检查阀门启闭灵活性，手动启闭5次，确认无卡滞，再继续测试；

5. 测试结束后，停止通液，泄压冷却，检查阀门外观、法兰密封面、阀杆有无损坏、松动；

6. 重新进行密封性测试、启闭测试，对比测试前后数据，验证阀门性能。

6. 判定标准

测试后阀门外观完好，无破损、松动；密封性良好，无泄漏（泄漏量不超过产品标准规定值）；启闭灵活，无卡滞；压力、流量稳定，符合产品要求，即为合格。
