南京航空航天大学订购勤卓品牌QZ-50XPTP的电磁式振动台

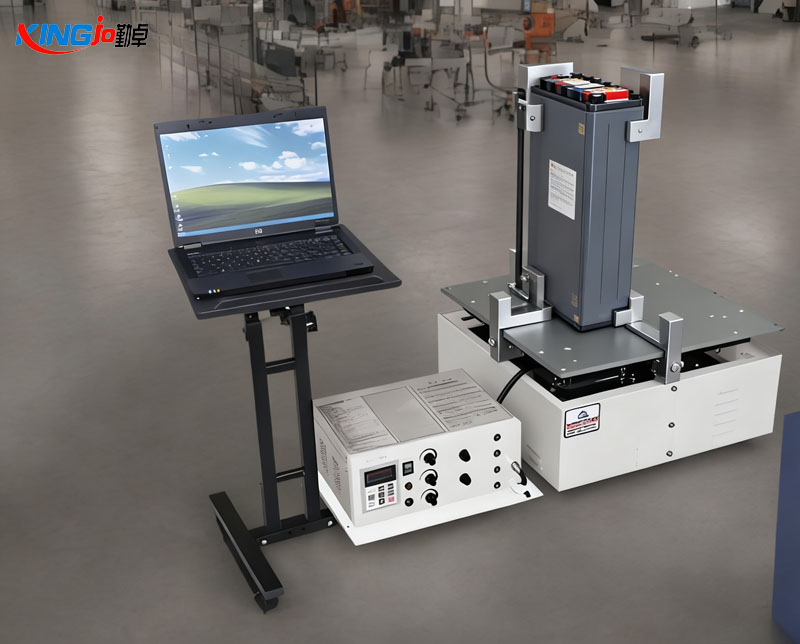

        南京航空航天大学订购的勤卓品牌 QZ-50XPTP 电磁式振动台，是一款针对无人机等精密设备振动测试需求设计的高端试验系统。以下结合其技术指标参数及行业标准要求，详细分析该设备的性能特点与应用价值：

一、核心技术指标与行业标准的适配性

1. 多维度振动模拟能力

• 振动方向：支持同一台面三轴六度空间（垂直 + 水平 + 前后）振动，可同时或独立控制 X、Y、Z 三个轴向的振动矢量，完全覆盖无人机在飞行、运输过程中可能遇到的复合振动场景。例如，多旋翼无人机的螺旋桨高频振动（50-400Hz）与气流扰动引发的低频晃动（10-50Hz）可通过三轴协同振动复现。

• 振动波形：兼容正弦波、随机波及正弦叠加随机等模式，满足 GB/T 38924.6-2020 中对民用轻小型无人机的正弦扫频、随机振动及正弦叠加随机振动测试要求。例如，正弦扫频测试可定位无人机电机支座等关键部件的共振点（如 120Hz 处的结构薄弱点），随机振动则能模拟公路运输中的复杂路况（如 ISTA 3A 标准等效 60 分钟试验）。

2. 宽频段高精度参数控制

• 频率范围：0.5~600Hz 可调（显示精度 0.01Hz），覆盖无人机主要振动源频率（如电机电磁谐波可达 2000Hz，但实际测试中 600Hz 已满足大部分民用场景需求）。例如，某植保无人机在测试中发现 Z 轴 120Hz 处振动幅值超标，通过 QZ-50XPTP 的正弦扫频功能可精准定位问题点。

• 振幅与加速度：振幅 0~5.2mm，加速度 0~20g（根据推力换算），可满足不同类型无人机的测试需求。例如，固定翼无人机的发动机振动测试需较高加速度（10-15g），而消费级航拍无人机则侧重振幅控制（0.25-1.5mm）。

3. 智能化控制与数据分析

• 扫频 / 倍频 / 对数功能：支持 0.01Hz 级精细调节，可实现对数扫频（1oct/min）和线性扫频，符合 GB/T 38924.6-2020 中对共振点定位的要求。例如，在正弦扫频测试中，设备可自动记录振动响应峰值对应的频率，并生成频谱图供后续分析。

• 软件兼容性：控制软件兼容 GB/IEC/MIL-STD 等 20 余项国际标准，支持自动生成测试报告，并可通过动态信号分析仪（如 NI PXIe-4499）实时采集振动数据，采样频率≥2000Hz 以捕捉高频成分。例如，测试中可同步监测飞控系统的 IMU 数据，对比试验前后的零漂值（允许变化≤0.05°/s）。

二、针对无人机测试的技术优势

1. 结构设计与材料工艺

• 台面刚性与稳定性：采用超硬航空合金铝板，配合精密加工工艺，台面平整度误差≤0.1mm/m，可有效避免因夹具安装不平整导致的测试数据偏差。例如，某无人机测试中因夹具安装倾斜，导致共振点频率偏移 5%，通过 QZ-50XPTP 的高精度台面得以解决。

• 推力与负载能力：额定推力 22kN（2200kgf），最大负载 100kg，可满足 15kg 级农业无人机等大型设备的测试需求。例如，某 12kg 多旋翼无人机在测试中需叠加 50Hz 正弦振动与随机背景振动，QZ-50XPTP 的推力储备可确保波形稳定性。

2. 环境适应性与可靠性

• 宽温湿度范围：工作温度 - 10℃~+80℃，湿度 10%~95%，可模拟无人机在极端环境下的振动响应。例如，某测绘无人机在高原低温环境下的振动测试中，QZ-50XPTP 的温湿度控制精度确保了测试结果的可靠性。

• 电磁兼容性：内置电磁屏蔽设计，电磁场辐射≤50 毫高斯（1 米处），可避免对无人机的 IMU、GPS 模块等精密电子元件产生干扰。例如，某无人机在测试中因外部电磁场干扰导致飞控信号异常，通过 QZ-50XPTP 的屏蔽功能解决了该问题。

3. 夹具设计与测试方案优化

• 定制化夹具支持：QZ-50XPTP 的台面配备 24 个 10mm 螺纹孔，可灵活安装多种夹具。例如，针对无人机的不规则外形，可采用 3D 打印定制夹具，通过抱箍组件和聚氨酯垫片实现无损伤固定。某初创公司的农业无人机因电池仓固定支架刚度不足，通过定制碳纤维夹具后，振动幅值从 8g 降至 3.5g。

• 多轴向协同测试：支持三轴同时振动，可模拟无人机在飞行中的复杂受力状态。例如，涡轮发动机无人机需叠加主旋翼特征频率（如 50Hz）的正弦振动与随机背景振动，QZ-50XPTP 的多轴同步控制功能可精准复现该工况。

•


三、典型应用场景与测试流程

1. 研发阶段故障定位

• 共振点排查：通过正弦扫频测试（10~2000Hz，1oct/min），定位无人机电机支座、飞控模块等部件的共振点。例如，某高校团队在测试中发现起落架连接处的共振频率为 180Hz，通过增加阻尼器优化了结构稳定性。

• 随机振动耐久性验证：按照 GB/T 38924.6-2020 标准，对无人机进行三轴向各 1 小时的随机振动测试（PSD 值 0.01~0.03g²/Hz），验证电子元件的焊接质量和结构件的抗疲劳性能。某头部厂商的无人机在测试中发现 PCB 板焊点虚接问题，通过改进焊接工艺后顺利通过测试。

2. 量产阶段质量控制

• 运输振动模拟：模拟 ISTA 3A 标准的公路运输振动（垂直轴 PSD 值 0.015g²/Hz，持续 60 分钟），检测电池仓、卡扣等部件的紧固性。例如，某品牌无人机通过测试发现卡扣扭矩不足，调整生产线工艺后运输故障率从 8% 降至 1%。

• 复合工况测试：对混合动力无人机进行正弦叠加随机振动测试（特征频率 50Hz，振幅 0.3mm；随机 PSD 值 0.04g²/Hz），验证动力系统的稳定性。某企业的无人机在测试中出现燃油管路松动，通过增加管路固定支架解决了该问题。

3. 认证测试与法规合规

• 行业标准适配：QZ-50XPTP 的参数完全满足 GB/T 38924.6-2020 中对民用轻小型无人机的测试要求。例如，随机振动测试中 50Hz 以下的 PSD 值控制精度达 ±1.5dB，500Hz~2000Hz 达 ±3dB，符合标准规定的容差范围。

• 国际认证支持：设备的频率、加速度控制精度满足 MIL-STD-810H 等国际标准，可帮助无人机厂商获取 CE、FCC 等认证。某测绘无人机厂商使用 QZ-50XPTP 完成测试后，顺利进入欧洲市场。

四、高校科研与教学中的应用价值

1. 科研项目支撑

• 振动特性研究：QZ-50XPTP 可用于无人机结构动力学建模与仿真验证。例如，南京航空航天大学团队可通过测试数据优化有限元模型，提升无人机的抗振设计水平。

• 新材料验证：针对碳纤维、铝合金等轻量化材料，测试其在振动环境下的力学性能。某高校团队在测试中发现新型复合材料的疲劳寿命比传统材料提升 30%。

2. 教学实践与人才培养

• 实验课程开发：可开设 “无人机可靠性测试”“振动测试技术” 等实验课程，让学生掌握振动台操作、传感器布置、数据采集与分析等技能。

• 竞赛与创新项目：支持学生参与 “中国研究生数学建模竞赛”“全国大学生电子设计竞赛” 等，利用 QZ-50XPTP 开展无人机抗振优化研究。例如，某参赛团队通过测试优化了无人机的减振结构，获得了全国二等奖。

五、选型建议与注意事项

1. 配套设备与软件

• 传感器与数据采集系统：建议搭配 PCB 333B30 等单轴加速度传感器，结合 NI PXIe-4499 动态信号分析仪，实现高精度数据采集与分析。

• 控制软件升级：可选择勤卓的专业控制软件，支持远程操作、数据存储与报告生成，提升测试效率。

2. 夹具设计与校准

• 定制夹具要求：夹具需采用刚性材料（如铝合金），并进行模态分析以避免夹具自身共振干扰测试结果。

• 定期校准：按照 GB/T 38924.6-2020 要求，每半年对振动台进行一次全面校准，确保频率、加速度等参数的准确性。

3. 安全与维护

• 接地与防护：确保振动台接地电阻≤4Ω，配备紧急制动装置，避免设备过载损坏。

• 日常维护：定期检查激振器、弹簧钢片等部件的磨损情况，及时更换易损件以延长设备使用寿命。

结论

南京航空航天大学订购的勤卓 QZ-50XPTP 电磁式振动台，凭借其多维度振动模拟、宽频段高精度控制、定制化夹具支持等技术优势，可全面满足无人机研发、生产、认证阶段的振动测试需求。该设备不仅能帮助高校科研团队深入研究无人机的振动特性，还能为教学实践提供先进的实验平台，助力无人机领域的技术创新与人才培养。在实际应用中，结合行业标准与测试需求，合理配置配套设备、优化测试方案，可充分发挥该振动台的性能优势，为无人机的可靠性提升提供科学依据。
