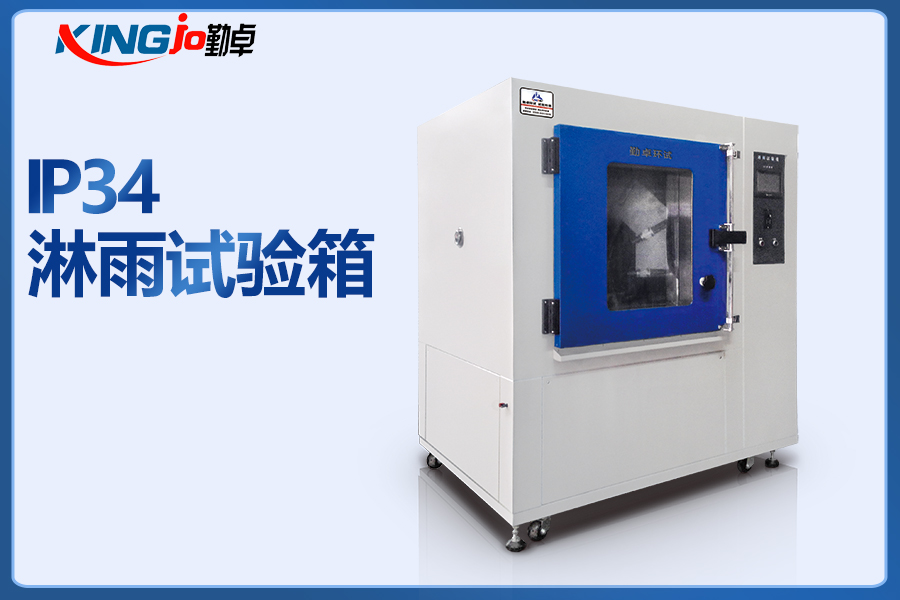

　　淋雨试验装置适用于外部照明和信号装置及汽车灯具外壳防护，能够提供逼真的模拟电子产品及其元器件在运输和使用期间可能受到的淋水和喷淋试验等各种环境。以达到检测各种产品的防水性能。


　　对于可便携式、户外用以及汽车电子均有防水测试要求，在国际上不论是IEC、MIL或ETSI以及SAE均有制订相对应的测试要求。


　　IEC/EN60529防水分为9个等级(等级0 ~ 等级8)，防水等级(e.g. IPX4-防水等级4):Level 0: 完全防水无保护


　　1: 垂直方向滴水应无有害影响


　　2: 外壳的各垂直面在15°范围内倾斜时，垂直滴水应无有害影响


　　3: 各垂直面60°范围内淋水，无有害影响


　　4: 向外壳各方向溅水无有害影响


　　5: 向外壳各个方向喷水无有害影响


　　6: 向外壳各个方向强烈喷水无有害影响


　　7: 浸入规定压力的水中经规定时间后外壳进水量不致达到有害程度


　　8: 按生产厂和用户双方同意的条件(应比Level 7严酷)持续潜水后外壳进水量不致达有害程度


　　9: 高压测试

　　淋雨试验装置满足技术标准


　　GB 4208-2008/IEC 60529:2001


　　前言


　　本标准的全部技术内容为强制性。


　　本标准等同采用IEC 60529:2001 《 外壳防护等级(IP代码)》 (英文版)。


　　本标准与IEC 60529:2001 的编辑性差异为：取消了IEC 前言和引言，增加了我国标准的前言和引言。


　　本标准代替GB 4208-1993 《 外壳防护等级(IP代码)》 ；本标准与GB 4208-1993 的主要变化如下：


　　a )增加了引言；


　　b )将“范围”和“目的”合为一章；


　　c )增加“规范性引用文件”一章；


　　d )某些编辑性修改。


　　本标准由全国电气安全标准化技术委员会(SAC / TC25 )提出并归口。


　　本标准负责起草单位：机械工业北京电工技术经济研究所。


　　本标准参加起草的单位：机械科学研究院中机生产力促进中心、上海电器科学研究所(集团)有限公司、上海电动工具研究所、广州日用电器检测所、北京突破电气有限公司、德力西集团有限公司。本标准主要起草人：郭汀、方晓燕、季慧玉、刘功桂、刘江、曾雁鸿、金卫东、张永。


　　本标准于1984 年发布，1993 年*次修订，本次为第二次修订。


　　GB 4208-2008/IEC 60529:2001


　　引言


　　本标准阐述了由电气设备外壳提供的防护等级的分级系统。尽管这个系统适用于多数型式的电气设备，但对特定型式的电气设备来说，不一定应用所有的防护等级。应建议设备的制造者确定适用的防护等级以及应用该等级的设备部件。


　　应用本分级系统将尽可能使外壳提供的防护等级的叙述方式及完成不同等级的试验方法得到统一。这将使试验设备适用的产品范围更宽，也将减少所需试验设备的数量。


　　IEC 60529 的第二版考虑到了*版的经验，阐明了要求。当实际上防止人接近危险部件的等级高于*位特征数字表示的等级时，本标准通过附加字母A 、B 、C 、D 提供了可选择的扩展范围。一般来说，按上一版标注某IP代码的外壳，将适合本版规定的同样等级。


　　GB 4208-2008 / IEC 60529 : 2001


　　外壳防护等级(IP 代码)


　　1范围和目的


　　本标准适用于额定电压不超过72.5 kV ，借助外壳防护的电气设备的防护分级。


　　本标准的目的如下：


　　a )规定电气设备下述内容的外壳防护等级：


　　1 )防止人体接近壳内危险部件；


　　2 )防止固体异物进人壳内设备；


　　3 )防止由于水进人壳内对设备造成有害影响。


　　b )防护等级的标识。


　　C )各防护等级的要求。


　　d )按本标准的要求对外壳作验证试验。


　　各类产品引用外壳防护等级的程度和方式，以及采用何种外壳，留待产品标准决定，对具体的防护等级所采用的试验应符合本标准的规定，必要时，在有关产品标准中可增加补充要求。可在有关产品标准中作具体规定的细则见附录B 。


　　对特殊型式的设备，产品标准可以规定不同的要求，但至少要保证相同的安全水平。本标准仅考虑在各方面都符合有关产品标准规定的外壳，在正常使用条件下，外壳的材料和工艺应保证达到所需要的防护等级。


　　如果某类设备满足试验一般要求而且所选择的防护等级适用于该设备型式，则本标准也适用于该型式设备的空外壳。


　　有关机械损坏、锈蚀、腐蚀性溶剂(如切割液)、霉菌、虫害、太阳辐射、结冰、潮湿(如凝露引起的)、爆炸性气体等外部影响或环境条件对外壳和壳内设备破坏的防护措施以及防止与外壳外部危险运动部件(如风扇)的接触由有关产品标准规定。


　　不与外壳连接的隔板以及专门为人身安全设置的阻挡物，不看作外壳的一部分，本标准不予研究。


　　2 规范性引用文件


　　下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的新版本。凡是不注日期的引用文件，其新版本适用于本标准。GB / T 311.2-2002 绝缘配合第2 部分高压输变电设备的绝缘配合使用导则(eqv IEC 60071-2:1996 )


　　GB/T 2421-1999 电工电子产品环境试验第1 部分：总则(idt IEC 60068-1: 988 )


　　IEC 60050195 : 1998 国际电工词汇第195 章：接地和电击防护


　　IEC 60050826 : 1982 国际电工词汇第8 那章：建筑物电气装置


　　IEC 60068268 : 1994 环境试验第2 部分：试验试验L ：灰尘和沙尘
