工业继电器耐振动测试方案

1. 测试目的

验证工业继电器在振动环境下的触点可靠性、线圈稳定性及结构完整性，确保其在工业控制电路中，能正常吸合、断开，无触点粘连、线圈损坏等故障。

2. 测试设备

勤卓QZ-50XPTW电动振动试验台（频率范围1-5000Hz，最大加速度25g）、继电器测试仪、万用表、示波器、夹具（固定继电器，确保引脚无受力）、直流电源。

3. 测试样品

同型号、同规格工业继电器10台，测试前检查引脚、触点，进行吸合、断开测试，确保初始性能正常，无触点粘连。

4. 测试条件

• 振动方向：垂直+水平+轴向（全方位模拟继电器安装在控制箱内的振动）；

• 频率范围：10-1000Hz，定频测试（50Hz、100Hz、500Hz）；

• 加速度：10g（常规控制场景）、20g（振动较大控制场景）；

• 测试时间：每个方向、每个频率测试30分钟，累计测试4.5小时；

• 环境条件：室温（23±5℃），湿度50±10%，无电磁干扰，避免粉尘。

5. 测试步骤

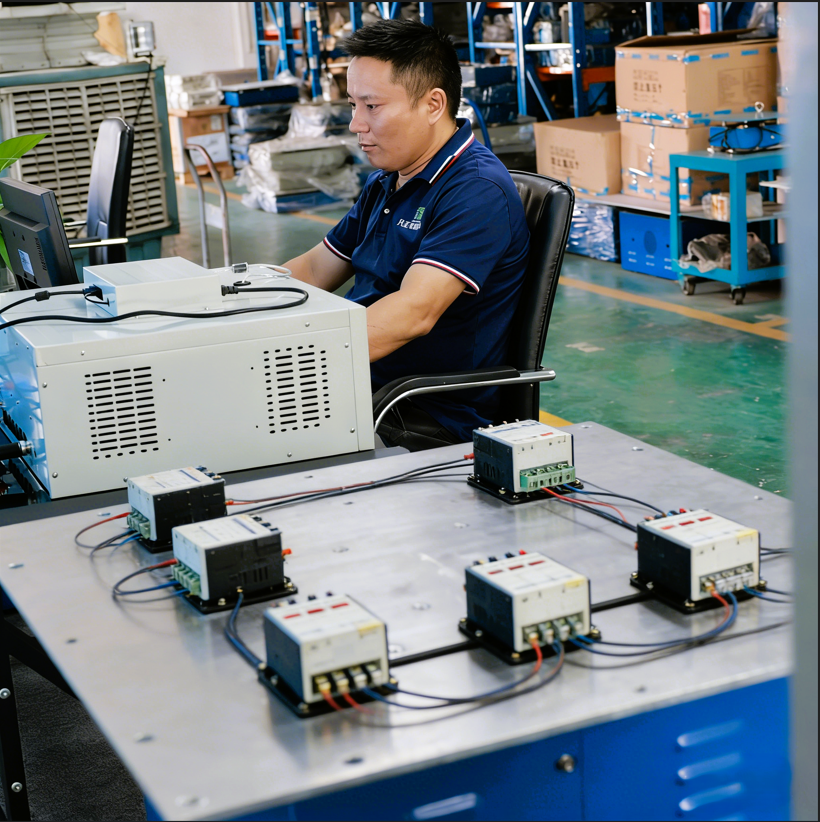

1. 将继电器通过夹具固定在振动试验台，确保引脚与夹具无接触，避免短路，连接直流电源、继电器测试仪；

2. 给继电器线圈施加额定电压，进行吸合、断开测试（每分钟10次），记录初始吸合电压、释放电压、触点接触电阻；

3. 启动振动试验台，按照设定参数进行振动测试，同时持续进行吸合、断开测试，实时监测触点状态、线圈电流；

4. 测试过程中，每15分钟记录一次数据，检查继电器外观、引脚有无松动、发热，触点有无火花、粘连；

5. 测试结束后，停止供电，冷却20分钟，检查继电器内部触点、线圈有无损坏、氧化；

6. 重新进行吸合、断开测试，校准吸合电压、释放电压、接触电阻，对比测试前后数据。

6. 判定标准

测试后继电器外观完好，引脚无松动、损坏；吸合、断开灵活，无触点粘连、火花过大现象；吸合电压、释放电压、接触电阻符合产品标准；线圈无烧毁、短路，即为合格。
