紫外光耐气候老化试验箱有哪几种暴露方式？

勤卓品牌紫外光耐气候老化试验箱的两种暴露方式介绍如下：

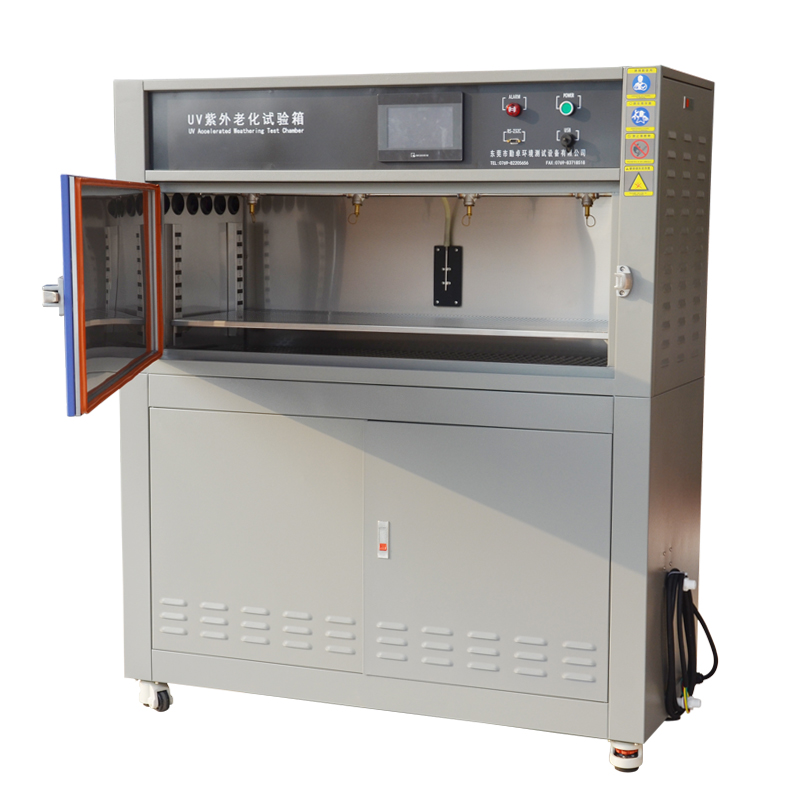

     用 勤卓品牌紫外老化试验箱 做老化试验时，试样表面温度是一个重要的暴露参数，一般，温度高会使聚合物降解过程加快，允许的试验温度应根据受试材料和老化性能评价指标而定。荧光紫外灯发出的红外线比氙灯和碳弧灯少，试样表面的加热作用基本上是由热空气对流形成的。因此，黑板温度计、黑标准温度计、试样表面和暴露室空气之间的温差是很小的。

以下两种暴露方式：暴露方式1和2分别相应于①和②所述的设备。客户也可采用其他方式，但应在试验条件中说明暴露条件。
暴露方式1
   试样经一段光暴露期后，继之为无辐照期(其时温度发生变化和在试样上形成凝露)的循环试验。试验期按有关标准规定，如无规定循环条件，推荐采用下述循环：
在黑标准温度60℃±3℃下辐照暴露4h或8h，然后，在黑标准温度50℃±3℃下无辐照冷凝暴露4h。
注：有些聚合物(例如PVC)的老化降解对于温度很敏感，这种情况下建议采用低于60℃的辐照暴露温度(例如50℃)以模拟较冷的气候。
选用辐照暴露继之冷凝暴露的程序时，可允许的辐照或冷凝暴露期短为2h，以保证各暴露期条件达到平衡。

暴露方式2
试样连续进行辐照暴露且有定时喷水的循环试验。试验期相关标准规定。如无规定，推荐如下的试验条件：
在黑标准温度50℃±3℃，空气相对湿度(10±5)﹪条件下辐照暴露5h，然后，在黑标准温度20℃±3℃下继续辐照暴露并喷水1h。
注：①：在设备中通过湿气冷凝机使试样暴露面凝露润湿。湿气是由设置在试样架下方的容器内的水加热而产生的。
   ②：当设备不符合暴露方式1时，可采取提供控制暴露室内相对湿度的方法，或者用纯水或模拟酸雨的水溶液喷淋试样的方法。用水参照GB/T 9344-88要求。
