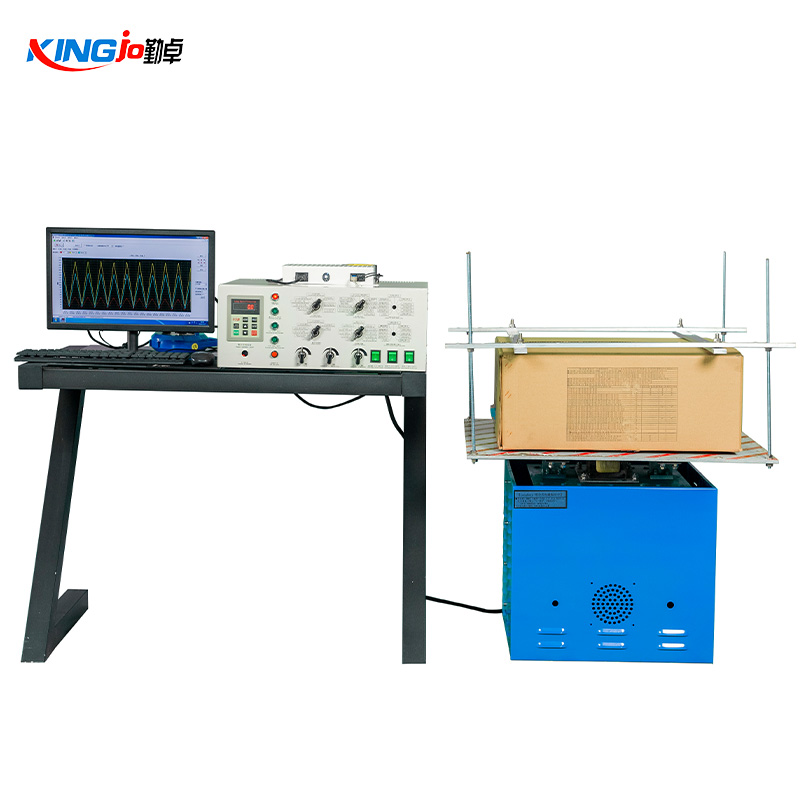

用电磁振动试验台寻找电子产品焊接瑕疵（虚焊、假焊）是行业内的一贯做法。其方法是通过扫频来寻找共振点，然后在共振点上持续进行破坏性振动，造成焊接不合格元件脱落。下面我们来介绍一下用电磁振动试验台寻找共振点的方法。

1、扫频的速率。在扫频过程中，扫频速率的大小会影响共振峰的放大倍数。理论上讲，如果在共振搜索时扫频速率过快，这会丢失一些频带比较窄的共振点。所以在设置振动台扫频参数时，尽量放低扫频的速度，不论是线性扫频还是倍数扫频，都有利于发现更多的共振点。

2、扫频的方向。在扫频测试过程中，随着向上扫频进行并接近共振时，共振点的幅值开始增加。因为振幅与频率是成反比例的，所以幅值的增加就导致了共振频率的降低。所以这个有效效应其实就是向上扫频迅速接近共振峰值，在同一时间共振峰频率也同时迅速降低。当向下扫频时并快接近共振时，共振正好也向同一个方向移动。随着幅值的增加，共振频率会降低。所以，扫频方向和共振频率移动一致时，扫频测试就会有更充足的时间采集产品的共振峰了。

3、扫频的方式。一般在低频时用线性扫频，在高频时用对数扫频更有利于发现共振点。
